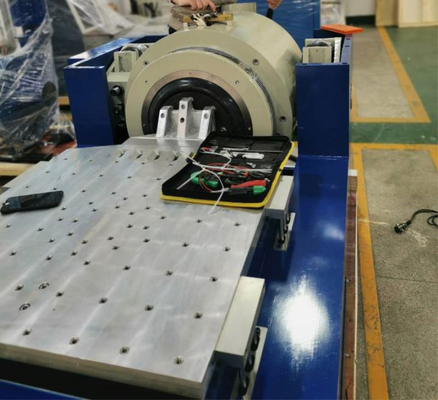

Вибрационный стенд 40 кН для испытаний авионики, стол 1500x1500 мм

Высокомощный вибростенд для испытаний авионики с имитацией высоты

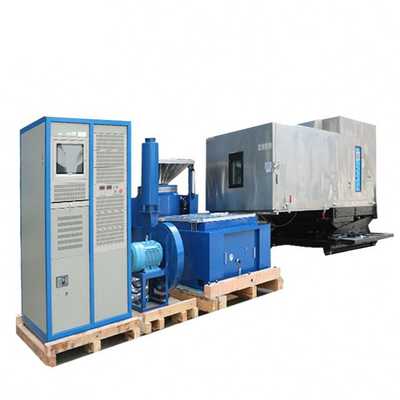

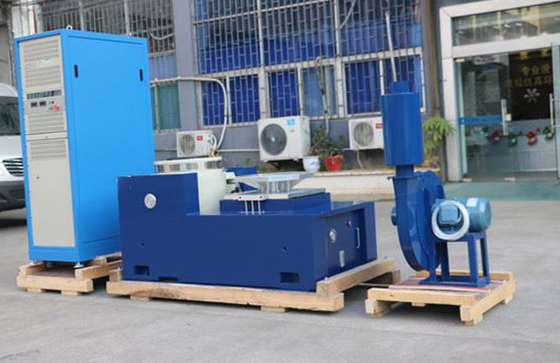

НашВысокомощный вибростенд для испытаний авионики - это современная интегрированная система, разработанная для строгой квалификации аэрокосмической электроники. Это передовое решение сочетает в себе мощный вибростенд с усовершенствованной испытательной камерой для имитации высоты, позволяющей подвергать критически важную авионику точным динамическим нагрузкам и атмосферным условиям, возникающим во время полета. Воссоздавая разрушительные вибрации двигателей и планера самолета, одновременно имитируя давление на большой высоте, наша система незаменима для обеспечения непоколебимой надежности и безопасности вашей авионики в самых сложных условиях.

Основные характеристики

• Комплексное многофакторное тестирование: Проводит одновременную вибрацию и имитацию высоты в единой, бесшовной операции. Это обеспечивает наиболее реалистичную и ускоренную оценку производительности авионики при синергетических нагрузках.

• Высокая мощность вибрации: Наш электродинамический вибростенд высокой мощности обеспечивает мощность, необходимую для тестирования больших и тяжелых стоек авионики, полезной нагрузки и конструктивных компонентов, обеспечивая точные и повторяемые профили вибрации, соответствующие строгим аэрокосмическим стандартам, таким как MIL-STD-810G и RTCA DO-160.

• Точная имитация высоты: Интегрированная камера точно имитирует изменения давления от уровня моря до очень больших высот (например, до 100 000+ футов). Это имеет решающее значение для оценки влияния пониженного давления воздуха на электронные компоненты, разъемы и материалы.

• Широкий диапазон температур (опционально): Многие конфигурации предлагают расширенный диапазон температур внутри высотной камеры (например, -70°C to +180°C), что позволяет проводить комбинированное тестирование вибрации, высоты и экстремальных температур.

• Усовершенствованная интегрированная система управления: Мощный контроллер плавно синхронизирует профили вибрации с циклами давления на высоте (и температурой, если она предусмотрена), позволяя программировать сложные последовательности испытаний, имитирующих реальные полеты.

• Комплексный сбор данных: Непрерывно контролирует и записывает все параметры окружающей среды (высота, температура) и данные о вибрации (ускорение, смещение), предоставляя подробную информацию для анализа и отчетов о соответствии.

• Прочная конструкция: Изготовлен из компонентов аэрокосмического класса и вакуумной камеры, рассчитанной на длительную надежность при непрерывной, требовательной работе.

• Настраиваемые испытательные приспособления: Наша инженерная команда разрабатывает и производит специальные приспособления для надежного крепления различных блоков авионики, обеспечивая оптимальную передачу нагрузки и целостность испытаний.

Технические характеристики

• Номинальное усилие синуса/случайного сигнала/удара: 4000 кгс / 4000 кгс / 8000 кгс

• Масса якоря: 35 кг

• Диапазон частот: 5–3000 Гц

• Размер вставок (стандартный): M10

• Макс./Непрерывное смещение пик-пик: 100 мм / 90 мм

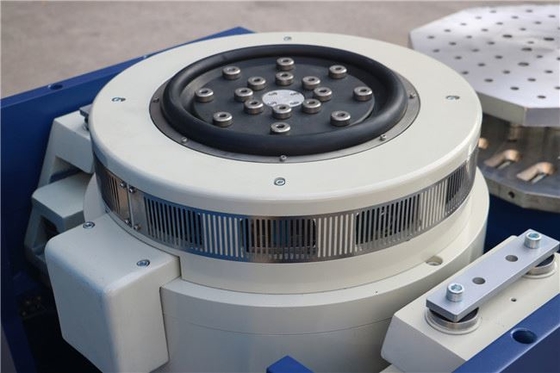

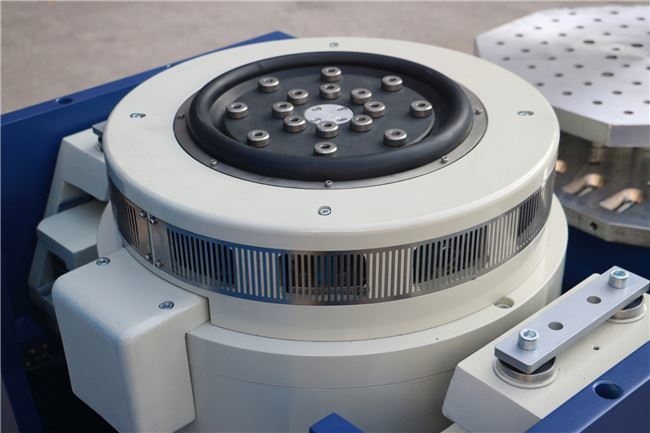

• Точки крепления нагрузки (стандартные): 17

• Макс. скорость: 1,8 м/с

• Собственная частота - ось тяги: <3 Гц

• Макс. ускорение синуса/случайного сигнала: 100g / 60g

• Макс. вертикальная поддерживаемая нагрузка: 500 кг

• Диаметр якоря: 440 мм

• Рассеянное поле на расстоянии 152 мм над столом: ≤1 мТ (10 гаусс)

• Основная резонансная частота: 2500 Гц (ном.) ±5%

• Размеры (Д x Ш x В): 1270 мм x 980 мм x 1135 мм

• Допустимый опрокидывающий момент якоря: 500 Нм

• Вес (без упаковки): 2500 кг
