Электродинамические системы испытания на вибропрочность

ANSI/EIA-364-28D-1999 Таблица испытаний вибраций для электрических соединителей и розетки

Наименование марки:	PRECISION
Номер модели:	VTS-10
MOQ:	1
цена:	$6000
Условия оплаты:	T/T
Способность к поставкам:	100 в месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

Поддержка по индивидуальности:

OEM ODM

Сила синуса:

20 кН

случайная сила:

20 кН

ударная сила:

40KN

Диапазон частот:

1-3000 Гц

Перемещение:

76 мм

Скорость:

2.0

Размер таблицы:

1200х1200 мм

Упаковывая детали:

Стандартная экспортная упаковка

Поставка способности:

100 в месяц

Выделить:

Таблица вибраций для испытаний

Таблица вибраций для электрических соединителей

Таблица испытаний на вибрации EIA-364-28D-1999

Характер продукции

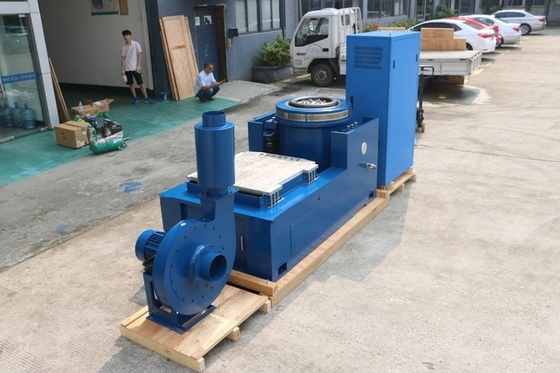

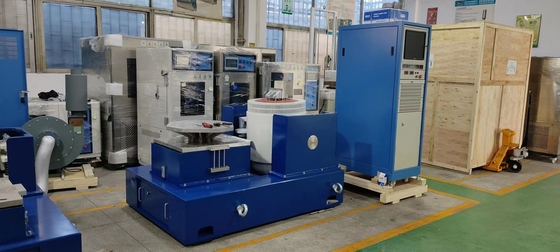

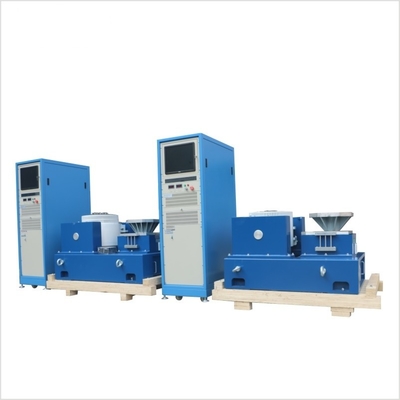

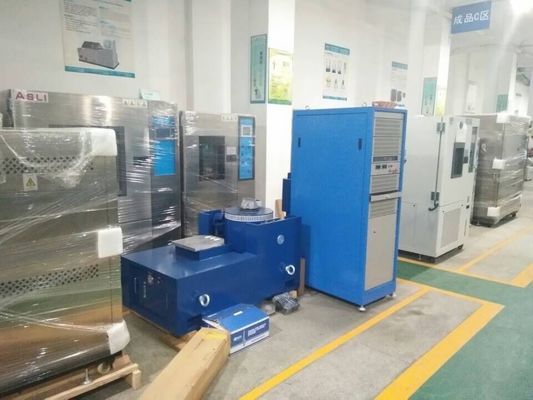

Таблица вибраций для испытаний электрических соединителей и розетки, соответствующая ANSI/EIA - 364 - 28D - 1999

В области электротехники, электрические разъемы и розетки являются неизвестными героями, которые обеспечивают бесперебойную связь в широком спектре электрических систем.От потребительской электроники, такой как смартфоны и ноутбуки, до сложных промышленных машин и аэрокосмического оборудованияСтандарт ANSI/EIA-364-28D-1999 содержит всеобъемлющий набор руководств для испытаний вибраций электрических соединителей и розетки.и вибрационный стол, разработанный в соответствии с этим стандартом, является важным инструментом для производителей и специалистов по контролю качества. - Что?

1Значение вибрационных испытаний электрических соединителей и розетки - Что?

Обеспечение надежной связи - Что?

Электрические соединения и розетки постоянно подвергаются вибрации в реальном мире.соединители в автомобильной электрической системе подвержены вибрациям от двигателяВ промышленных условиях вибрации машин могут влиять на работу разъемов в панелях управления и системах распределения энергии.Испытания вибрации направлены на моделирование этих вибраций в контролируемой среде.Подвергая вибрации соединители и розетки, производители могут выявить потенциальные проблемы, такие как свободные контакты, прерывистые соединения или поврежденная изоляция.Это позволяет улучшать конструкцию, обеспечивая, чтобы соединители и розетки поддерживали надежные электрические соединения на протяжении всего срока их службы, уменьшая риск сбоев системы. - Что?

Соответствие отраслевым стандартам и требованиям безопасности - Что?

Соблюдение стандарта ANSI/EIA-364-28D-1999 имеет решающее значение для электроэнергетики.Этот стандарт не только помогает стандартизировать процесс испытаний вибрации, но и гарантирует, что электрические разъемы и розетки соответствуют требуемым уровням безопасности и производительности.В приложениях, где электрические сбои могут иметь серьезные последствия, например, в медицинском оборудовании или аэрокосмических системах, соответствующие разъемы и розетки необходимы.Используя вибрационную таблицу, соответствующую этому стандарту, производители могут продемонстрировать, что их продукция прошла строгие испытания и пригодна для использования в критических приложениях,обеспечение уверенности конечных пользователей в надежности и безопасности установленных ими электрических систем. - Что?

2. Понимание стандарта ANSI/EIA - 364 - 28D - 1999 - Что?

Основные требования стандарта - Что?

Стандарт ANSI/EIA - 364 - 28D - 1999 излагает подробные требования к вибрационным испытаниям электрических разъемов и розетки.уровни амплитуды, и продолжительность испытания. Диапазон частот обычно охватывает спектр, относящийся к вибрациям, с которыми могут столкнуться разъемы и розетки, обычно от нескольких герц до нескольких сотен герц.Уровни амплитуды, измеряемые с точки зрения ускорения (g), тщательно калиброваны для моделирования интенсивности вибраций в различных реальных сценариях.Стандарт может устанавливать различные уровни амплитуды для разъемов, используемых в промышленной среде с высокой вибрацией, по сравнению с теми, которые используются в относительно стабильных офисных условиях.Продолжительность испытания также четко определена, что гарантирует, что соединители и розетки подвергаются достаточному воздействию вибраций, чтобы точно оценить их долгосрочную долговечность. - Что?

Стандартизация для обеспечения качества - Что?

Этот стандарт служит эталоном обеспечения качества в промышленности электрических разъемов и розетки.облегчение выявления областей для улучшенияСледуя этому стандарту, производители могут гарантировать, что их продукция совместима с широким спектром электрических систем и отвечает ожиданиям клиентов и регулирующих органов.Стандарт также способствует согласованности в производственном процессе, что приводит к более качественной продукции и меньшему количеству сбоев электричества в поле. - Что?

3Как работает вибрационный стол - Что?

Принцип работы вибрационной таблицы - Что?

Таблица вибраций для испытания электрических соединителей и розетки обычно работает по электродинамическому или гидравлическому принципу.электрический ток подается на движущуюся катушку, подвешенную в магнитном полеСогласно правилу левой руки Флеминга, это создает силу, которая заставляет катушку двигаться.который затем вибрирует электрические разъемы и розетки, помещенные на него. Вибрационная таблица может генерировать широкий диапазон частот и амплитуд вибрации путем регулирования электрического тока и характеристик магнитного поля.гидравлическая жидкость используется для создания силы, которая заставляет стол вибрироватьПоток и давление гидравлической жидкости контролируются для получения желаемого вибрационного профиля. - Что?

Компоненты вибрационной таблицы - Что?

Вибрационный стол состоит из нескольких ключевых компонентов.Он спроектирован как плоский и жесткий, чтобы обеспечить равномерную передачу вибрации на образцы испытания.Источник энергии, будь то усилитель электрической мощности в электродинамической системе или гидравлический насос в гидравлической системе, обеспечивает энергию, необходимую для генерации вибраций.Контроллер - это мозг системы., что позволяет операторам устанавливать желаемые параметры вибрации, такие как частота, амплитуда и продолжительность испытания.датчики, такие как акселерометры, используются для измерения фактических уровней вибрации на столеЭти датчики обеспечивают обратную связь с контроллером,позволяет регулировать вибрационный профиль в режиме реального времени, чтобы гарантировать, что вибрационный профиль остается в пределах, установленных стандартом ANSI/EIA - 364 - 28D - 1999. - Что?

Номинальная сила синуса/случайная/ударная	2,200 кгф/2.000 кгф/4.400 кгф	Масса арматуры	25 кг
Диапазон частот	5-3.000 Гц	Размер вставки (стандарт)	M10
Макс. /Непрерывное смещение p-p	76 мм/63 мм	Установка нагрузки: точки (стандарт)	21
Максимальная скорость	20,0 м/с	Ось естественной частоты и тяги	3 Гц
Макс. Синус/случайное ускорение	88/60 г	Максимальная вертикальная поддержка нагрузки	400 кг
Диаметр арматуры	340 мм	Поле блуждания @ 152 мм над столом	≤ 1 мТ (10 гаусов)
Фундаментальная резонансная частота	2,700 Гц (номинально) ± 5%	Размер LxWxH	1,160 ммx880 ммx1,050 мм
Допустимый момент опрокидывания арматуры	500 Нм	Вес (не вложенный в корзину)	1700 кг

4. характеристики производительности соответствующей таблицы вибраций ANSI/EIA - 364 - 28D - 1999 - Что?

Точный контроль вибрации - Что?

Чтобы соответствовать стандарту ANSI/EIA-364-28D-1999, вибрационная таблица должна обеспечивать точное управление вибрацией.с частотной точностью часто в пределах ± 0Амплитуда вибраций также может быть точно контролирована, с точностью амплитуды, как правило, в пределах ± 1%.Этот уровень точности имеет решающее значение для обеспечения надежности и повторности результатов испытанийНапример, при тестировании высокопроизводительного электрического соединителя, используемого в центре обработки данных,вибрационная таблица должна быть способна точно воспроизводить вибрации, с которыми она столкнется в результате работы охлаждающих вентиляторов и другого оборудования., что позволяет производителям точно оценить его производительность. - Что?

Широкий динамический диапазон - Что?

Возможность охвата широкого диапазона динамических колебаний является еще одной важной особенностью.например, в домашней развлекательной системеВибрационный стол должен быть способен генерировать вибрации в этом широком диапазоне.Он должен быть способен имитировать мягкие вибрации при нормальном использовании, а также более интенсивные вибрации при грубой обработке или в суровых условиях эксплуатации.Широкий динамический диапазон обеспечивает эффективное тестирование всех возможных вибрационных сценариев. - Что?

Устойчивое и надежное строительство - Что?

Учитывая повторяющийся характер вибрационных испытаний, вибрационный стол построен с прочной и надежной конструкцией.Столовой стол и другие механические компоненты изготавливаются из высокопрочных материалов, таких как алюминий или сталь, чтобы выдержать сильные силы, возникающие при испытании вибрацииЭлектрические и гидравлические компоненты, включая источник питания и контроллер, предназначены для непрерывной работы в условиях высокого напряжения без деградации.Оборудование также оснащено средствами безопасности для защиты образцов испытаний и операторов.Эта прочная конструкция гарантирует, что вибрационный стол может выполнять тысячи испытаний в течение всего срока службы без значительного обслуживания.сокращение времени простоя и повышение эффективности процесса тестирования. - Что?

5Применение вибрационной таблицы при испытании электрических соединителей и розетки - Что?

Испытание соединителей потребительской электроники - Что?

Коннекторы в потребительской электронике, такие как порты USB, разъемы для наушников и разъемы для батарей, проверяются с помощью вибрационной таблицы.Эти соединители должны оставаться функциональными и поддерживать хорошее электрическое соединение, даже если устройство подвергается нормальным вибрациям при обращенииНапример, USB-коннектор смартфона проверяется, чтобы убедиться, что он выдерживает вибрации, вызванные пользователем, ходящим с телефоном в кармане.Вибрационная таблица может имитировать эти вибрации, что позволяет производителям выявлять и решать любые потенциальные проблемы с конструкцией разъемов. - Что?

Оценка промышленных электрических соединителей - Что?

Промышленные электрические разъемы используются в различных областях применения, от панелей распределения электроэнергии до производственного оборудования.Эти соединители часто подвергаются более сильным вибрациям по сравнению с потребительской электроникойТаблица вибраций используется для испытания соединителей в промышленных условиях, чтобы убедиться, что они могут поддерживать свою производительность в этих суровых условиях.соединители в крупномасштабном промышленном центре управления двигателями проверяются, чтобы убедиться, что они не ослабевают или испытывают прерывистые соединения из-за вибрации двигателей.Таблица вибраций может точно имитировать вибрации в промышленной среде, помогая производителям повысить надежность своих промышленных электрических соединителей. - Что?

Обеспечение качества аэрокосмических и оборонных соединителей - Что?

В аэрокосмических и оборонных приложениях требуется высочайший уровень надежности от электрических разъемов и розетки.системы наведения ракетЭти соединители должны работать безупречно даже при экстремальных вибрациях во время полета, запуска и работы в суровой среде.Вибрационная таблица может имитировать интенсивные вибрации, испытываемые в этих приложениях, что позволяет производителям гарантировать, что их соединители отвечают строгим требованиям аэрокосмической и оборонной промышленности. - Что?

6Заключение. - Что?

Таблица вибраций, соответствующая требованиям ANSI/EIA - 364 - 28D - 1999, является важным инструментом для испытания электрических разъемов и розетки.Точно имитируя вибрации, с которыми эти компоненты сталкиваются в реальном мире.Благодаря точному управлению вибрацией, широкому диапазону динамики и надежной конструкции,Это оборудование играет решающую роль в разработке и обеспечении качества электрических разъемов и розетки.Независимо от того, тестируете ли вы разъемы для бытовой электроники, промышленных приложений или аэрокосмических и оборонных систем,Использование такого вибрационного стола является ключевым фактором для обеспечения надежной электрической связи.. - Что?

If your business is involved in the manufacturing or quality control of electrical connectors and sockets and you require a reliable vibration testing solution that meets the ANSI/EIA - 364 - 28D - 1999 standardМы предлагаем современные вибрационные таблицы с особенностями, адаптированными к конкретным потребностям тестирования электрических компонентов.Свяжитесь с нами сегодня, чтобы узнать больше о том, как наши продукты могут повысить качество и надежность ваших электрических разъемов и розетки.
