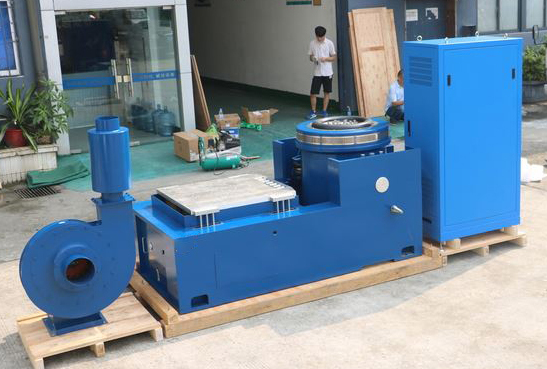

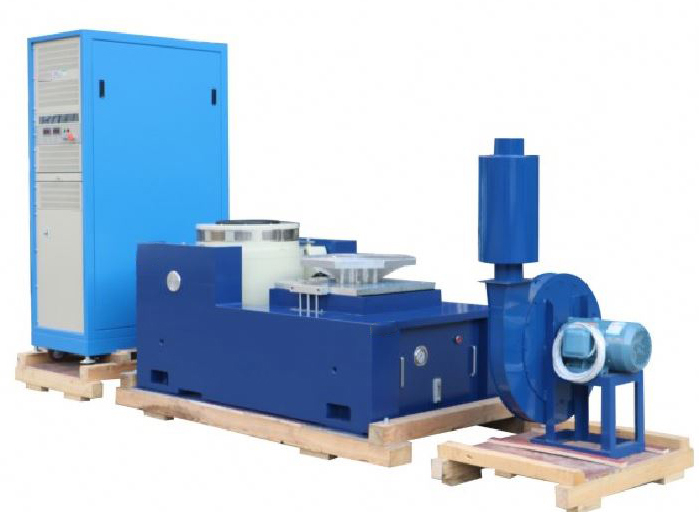

Вибрационный испытатель синусоидального и случайного воздействия 40 кН с вибростолом 1500x1500 мм

Вибрационный тестер синусоидальных и случайных колебаний с горизонтальным столом скольжения для валидации продукции

Наш Вибрационный тестер синусоидальных и случайных колебаний со встроенным горизонтальным столом скольжения - это универсальный и незаменимый инструмент для валидации продукции. Эта универсальная система предоставляет инженерам возможность проводить комплексные испытания вибрации по трем осям: вертикальной (ось Z) на вибростенде и горизонтальной (оси X и Y) на столе скольжения. Точно имитируя сложные, многонаправленные вибрации и удары, с которыми сталкиваются продукты во время транспортировки и эксплуатации, наша система незаменима для выявления дефектов конструкции, обеспечения долговечности и ускорения процесса валидации вашей продукции.

Основные характеристики

• Возможность вибрации по трем осям: Наша система позволяет проводить испытания по вертикальной, горизонтальной и продольной осям на одной машине. Это имеет решающее значение для точного воспроизведения реальных динамических нагрузок и напряжений, возникающих в полевых условиях.

• Двухрежимное испытание вибрации: Система способна генерировать как высокоточную синусоидальную вибрацию для поиска резонансов и анализа усталости, так и сложную случайную вибрацию для имитации реальных широкополосных рабочих условий.

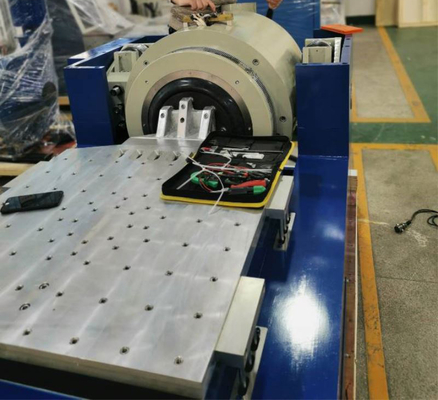

• Встроенный горизонтальный стол скольжения: Прочный стол скольжения обеспечивает большую, жесткую платформу для горизонтальных испытаний компонентов и сборок. Он легко интегрируется с вибростендом, обеспечивая надежное решение для многоосевых испытаний.

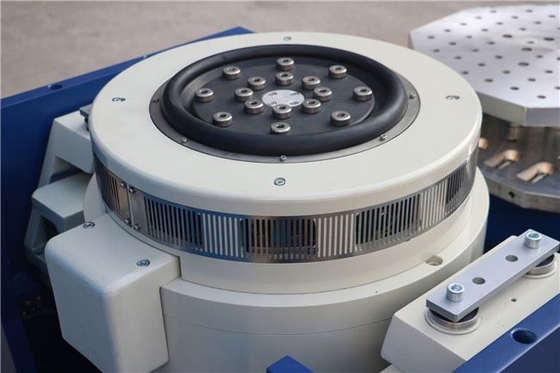

• Прецизионный электродинамический вибростенд: Наш вибростенд использует передовую электродинамическую технологию для точной, повторяемой и контролируемой генерации всех форм вибрации.

• Комплексный сбор данных: Система непрерывно контролирует и записывает все данные о вибрации (ускорение, смещение, спектральная плотность мощности (PSD) и т. д.), предоставляя подробную информацию и проверяемые данные для анализа.

• Универсальная оснастка: Горизонтальный стол скольжения и вертикальный якорь обеспечивают легкий и надежный монтаж широкого спектра испытуемых изделий, от небольших компонентов до крупных сборок.

• Удобный интерфейс: Интуитивно понятное программное обеспечение управления упрощает программирование испытаний, мониторинг в реальном времени и создание отчетов, что упрощает его использование для инженеров и техников.

Технические характеристики

• Номинальное усилие синусоида/случайное/ударное: 4000 кгс / 4000 кгс / 8000 кгс

• Масса якоря: 35 кг

• Диапазон частот: 5–3000 Гц

• Размер вставок (стандартный): M10

• Макс./Непрерывное смещение пик-пик: 100 мм / 90 мм

• Точки крепления нагрузки (стандартные): 17

• Макс. скорость: 1,8 м/с

• Собственная частота - ось тяги: <3 Гц

• Макс. синусоидальное/случайное ускорение: 100g / 60g

• Макс. вертикальная поддерживаемая нагрузка: 500 кг

• Диаметр якоря: 440 мм

• Рассеянное поле на расстоянии 152 мм над столом: ≤1 мТл (10 гаусс)

• Основная резонансная частота: 2500 Гц (ном.) ±5%

• Размеры (Д x Ш x В): 1270 мм x 980 мм x 1135 мм

• Допустимый опрокидывающий момент якоря: 500 Нм

• Вес (без упаковки): 2500 кг
