Электродинамические системы испытания на вибропрочность

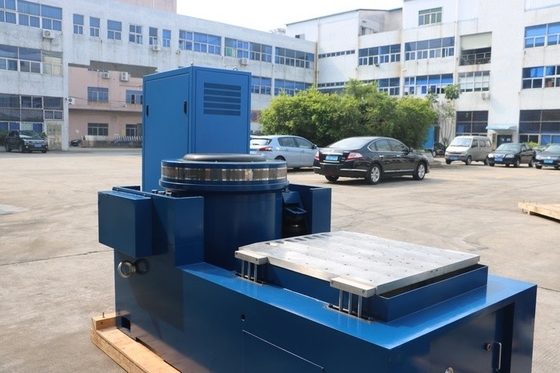

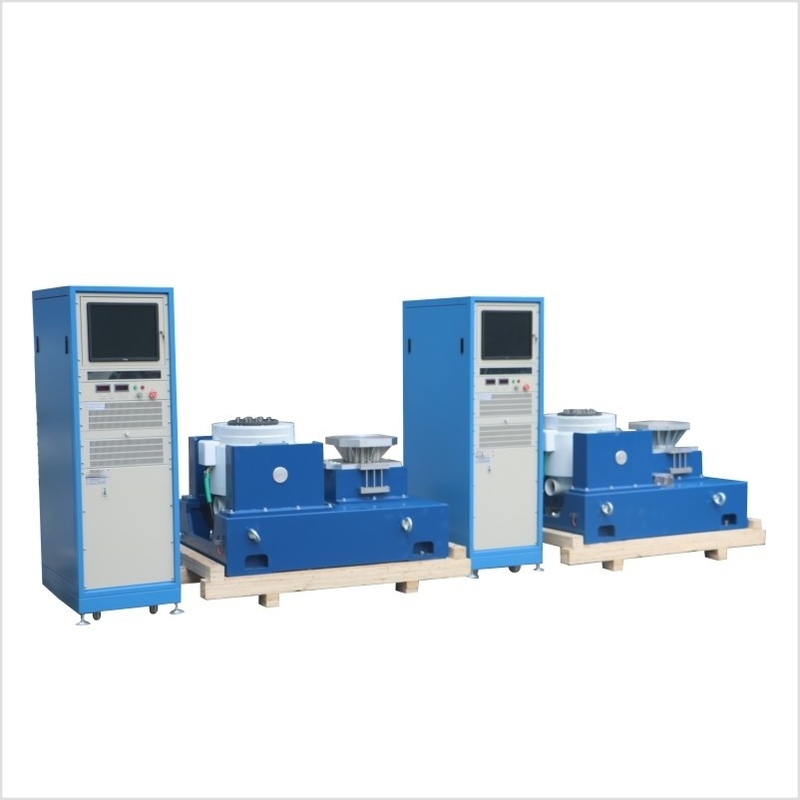

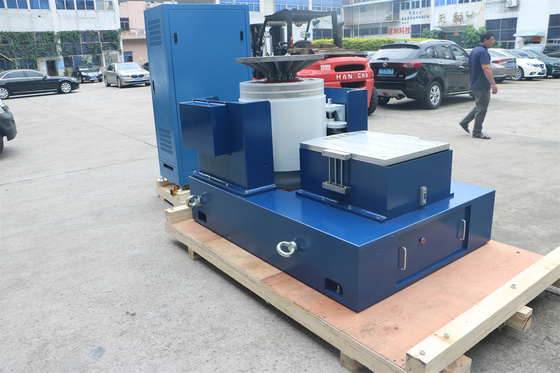

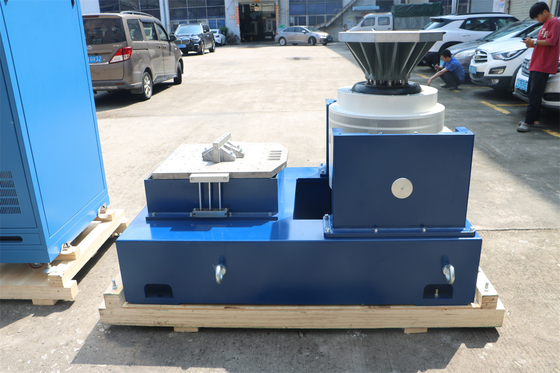

Специальное устройство для испытания вибрации для оборонного электронного компонента Mil-Std-202g

Наименование марки:	PRECISION
Номер модели:	VTS-20
MOQ:	1
цена:	$6000
Условия оплаты:	T/T
Способность к поставкам:	100 в месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

Поддержка по индивидуальности:

OEM ODM

Сила синуса:

20 кН

случайная сила:

20 кН

ударная сила:

40KN

Диапазон частот:

1-3000 Гц

Перемещение:

76 мм

Скорость:

2.0

Размер таблицы:

1200х1200 мм

Упаковывая детали:

Стандартная экспортная упаковка

Поставка способности:

100 в месяц

Выделить:

Машина для испытания вибрации электронных компонентов

Специальное устройство для испытания вибрации

Машина для испытания вибрации Mil-Std-202g

Характер продукции

Вибрационная испытательная машина для оборонных электронных и электрических компонентов

В оборонном секторе надежность и производительность электронных и электрических компонентов не подлежат обсуждению.от устройств связи и радиолокационных систем до устройств управления оружиемСтандарт MIL-STD-202G устанавливает строгие рекомендации для экологического тестирования этих компонентов, причем тестирование вибрации является важным аспектом.Машины для испытаний вибраций, разработанные в соответствии с этим стандартом, являются незаменимым активом для обеспечения качества и долговечности электронных и электрических компонентов для обороны.. - Что?

1Значение вибрационных испытаний в оборонной электронике и электрических компонентах - Что?

Выдерживать суровые условия работы - Что?

Оборонные электронные и электрические компоненты используются в самых сложных условиях на Земле.воздушное судно, испытывающее высокочастотные вибрации во время полета, или военно-морского судна, выдерживающего постоянные вибрации его двигателей, эти компоненты должны поддерживать свою функциональность.Испытания вибрации направлены на воспроизведение этих реальных сценариев вибрации в контролируемой лабораторной обстановкеПодвергая компоненты различным вибрациям, производители могут выявить потенциальные недостатки в конструкции, такие как свободные соединения, хрупкие платы,или неправильная установка компонентаЭто позволяет улучшать конструкцию, обеспечивая, чтобы компоненты могли выдерживать вибрации, с которыми они столкнутся при их предполагаемом использовании, уменьшая риск сбоев в полевых условиях. - Что?

Обеспечение целостности системы и успеха миссии - Что?

Целостность оборонных систем напрямую связана с надежностью их компонентов.Неисправность электронного или электрического компонента в критической системе обороны может привести к неудаче миссии, подвергая опасности жизни военнослужащих.сбой в компоненте связи военного воздушного судна во время миссии может нарушить связь с наземным управлением и другими воздушными судами;Вибрационные испытания помогают убедиться, что все компоненты системы защиты, от самого маленького резистора до самой сложной платы,остаются нетронутыми и функционирующими при вибрацияхПридерживаясь стандарта MIL - STD - 202G для тестирования вибрации, производители могут предоставить компоненты, которые соответствуют высоким стандартам качества и безопасности, требуемым в оборонной промышленности.давая военным командирам уверенность в производительности их оборудования. - Что?

2Понимание стандарта MIL-STD-202G для тестирования на вибрации - Что?

Основные требования стандарта - Что?

Стандарт MIL-STD-202G определяет конкретные требования к вибрационным испытаниям оборонных электронных и электрических компонентов.уровни амплитуды, и продолжительность испытания.охватывающий весь спектр вибраций, которые эти компоненты могут испытывать в различных оборонных приложенияхУровни амплитуды, измеряемые в терминах ускорения (g), тщательно калибровываются для моделирования интенсивности вибраций в реальных сценариях.компоненты, используемые в системе авионики вертолета, могут требовать разных уровней амплитуды по сравнению с теми, которые используются в наземной радиолокационной системеПродолжительность испытания также четко определена, что гарантирует, что компоненты подвергаются достаточному воздействию вибраций, чтобы точно оценить их долговременную долговечность. - Что?

Стандартизация для оборонной промышленности - Что?

Этот стандарт играет решающую роль в стандартизации процесса тестирования вибраций в оборонной промышленности.Он предоставляет производителям общую основу для оценки производительности их компонентов.Придерживаясь стандарта MIL-STD-202G, производители могут сравнивать производительность различных моделей компонентов и конструкций, что облегчает выявление областей для улучшения.Это также помогает обеспечить, чтобы компоненты от разных производителей соответствовали единому уровню качества., что необходимо для интеграции компонентов в сложные системы обороны. - Что?

3Как работает вибрационная испытательная машина - Что?

Принцип работы машины для испытания вибрации - Что?

Машины для испытаний вибрации для оборонных компонентов обычно работают на электродинамическом или гидравлическом принципе.электрический ток подается на движущуюся катушку, подвешенную в магнитном полеСогласно правилу левой руки Флеминга, это создает силу, которая заставляет катушку двигаться.который затем вибрирует компонент, помещенный на негоВибрационная испытательная машина может генерировать широкий диапазон частот и амплитуд вибраций путем регулирования электрического тока и характеристик магнитного поля.В гидравлической системеДля получения желаемого вибрационного профиля контролируются поток и давление гидравлической жидкости. - Что?

Компоненты машины для испытания вибрации - Что?

Вибрационная испытательная машина состоит из нескольких ключевых компонентов.Он предназначен для высокой жесткости и плоскости, чтобы обеспечить равномерную передачу вибрации на пробы.Источник энергии, будь то усилитель электрической мощности в электродинамической системе или гидравлический насос в гидравлической системе, обеспечивает энергию, необходимую для генерации вибраций.Контроллер - это мозг системы., что позволяет операторам устанавливать желаемые параметры вибрации, такие как частота, амплитуда и продолжительность испытания.для измерения фактических уровней вибрации испытательной платформы используются датчики, такие как акселерометры.Эти датчики обеспечивают обратную связь с контроллером, позволяя регулировать вибрацию в режиме реального времени, чтобы гарантировать, что вибрационный профиль остается в пределах, установленных стандартом MIL-STD-202G. - Что?

4Характеристики производительности машины для испытания вибрации, соответствующей стандарту MIL-STD-202G - Что?

Высокоточный вибрационный контроль - Что?

Чтобы соответствовать стандарту MIL-STD-202G, вибрационная испытательная машина должна обеспечивать высокоточное управление вибрацией.с частотной точностью часто в пределах ± 0Амплитуда вибраций также может быть точно контролирована, с точностью амплитуды, как правило, в пределах ± 1%.Этот уровень точности имеет решающее значение для обеспечения надежности и повторности результатов испытанийНапример, при тестировании высокопроизводительного военного коммуникационного модуля,Машина для испытания вибрации должна быть способна точно воспроизводить вибрации, которые она будет испытывать на различных военных платформах., что позволяет производителям точно оценить его производительность. - Что?

Широкий динамический диапазон - Что?

Еще одна важная особенность - возможность охватывать широкий динамический диапазон.Оборонные компоненты могут испытывать вибрации с очень низкими амплитудами в некоторых ситуациях и чрезвычайно высокими амплитудами в другихВибрационная испытательная машина должна быть способна генерировать вибрации в этом широком диапазоне.Он должен быть способен имитировать мягкие вибрации при нормальной работе дрона наблюдения, а также интенсивные вибрации при запуске ракеты.Широкий динамический диапазон обеспечивает эффективное тестирование всех возможных вибрационных сценариев. - Что?

Устойчивое и надежное строительство - Что?

Учитывая критический характер оборонных приложений, машина для тестирования вибрации построена с надежной конструкцией.Испытательная платформа и другие механические компоненты изготовлены из высокопрочных материалов, таких как алюминий или сталь, чтобы выдержать сильные силы, возникающие во время вибрационного испытанияЭлектрические и гидравлические компоненты, включая источник питания и контроллер, предназначены для непрерывной работы в условиях высокого напряжения без деградации.Машина также оснащена передовыми средствами безопасности для защиты образца испытания и операторов.Эта прочная конструкция гарантирует, что вибрационная испытательная машина может выполнять тысячи испытаний в течение всего срока службы без значительного обслуживания.сокращение времени простоя и повышение эффективности процесса тестирования. - Что?

Номинальная сила синуса/случайная/ударная	2,200 кгф/2.000 кгф/4.400 кгф	Масса арматуры	25 кг
Диапазон частот	5-3.000 Гц	Размер вставки (стандарт)	M10
Макс. /Непрерывное смещение p-p	76 мм/63 мм	Установка нагрузки: точки (стандарт)	21
Максимальная скорость	20,0 м/с	Ось естественной частоты и тяги	3 Гц
Макс. Синус/случайное ускорение	88/60 г	Максимальная вертикальная поддержка нагрузки	400 кг
Диаметр арматуры	340 мм	Поле блуждания @ 152 мм над столом	≤ 1 мТ (10 гаусов)
Фундаментальная резонансная частота	2,700 Гц (номинально) ± 5%	Размер LxWxH	1,160 ммx880 ммx1,050 мм
Допустимый момент опрокидывания арматуры	500 Нм	Вес (не вложенный в корзину)	1700 кг

5Применения вибрационных испытательных машин в оборонной электронике и электрических компонентах - Что?

Испытания авиационных компонентов - Что?

Компоненты авионики в военных самолетах подвергаются широкому спектру вибраций во время полета.навигационные системыПодвергая эти компоненты вибрациям, имитирующим условия полета, производители могут гарантировать их надежность.Компьютер управления полетом должен работать безупречно, даже когда самолет испытывает турбулентность или во время высоких маневров GМашина для тестирования вибрации может точно имитировать эти вибрации, что позволяет производителям выявлять и устранять любые потенциальные проблемы. - Что?

Оценка ракетной электроники - Что?

Электроника ракет, включая системы наведения, механизмы сжигания боеголовок и связи, испытывается с помощью вибрационных испытательных аппаратов.Вибрации во время запуска и полета ракеты чрезвычайно сложны.Это помогает гарантировать, что ракетная электроника может выдерживать высокоупорную среду и функционировать как предполагается.Например,, система наведения ракеты должна поддерживать свою точность даже при интенсивных вибрациях во время запуска.Машина для испытания вибрации может предоставить необходимые вибрационные профили для проверки производительности этих критических компонентов. - Что?

Обеспечение качества наземной оборонной электроники - Что?

Электроника наземной обороны, такая как радиолокационные системы, коммуникационные башни и электроника военных транспортных средств, также требует тестирования на вибрацию.Вибрационная испытательная машина используется для проверки компонентов, таких как антенныПодвергая эти компоненты вибрациям, аналогичным тем, которые испытываются при транспортировке и эксплуатации на шероховатой местности,производители могут выявлять и устранять потенциальные недостатки конструкцииНапример, антенна на военной радиолокационной системе должна оставаться стабильной и функциональной даже тогда, когда транспортное средство движется по неровной местности.Вибрационная испытательная машина может имитировать эти вибрации, чтобы обеспечить производительность антенны в таких условиях. Специальное устройство для испытания вибрации для оборонного электронного компонента Mil-Std-202g 2

- Что?

6Заключение. - Что?

Система тестирования вибрации, соответствующая стандарту MIL-STD-202G, является важным инструментом в оборонной промышленности для обеспечения надежности и долговечности электронных и электрических компонентов.Точно имитируя вибрации, с которыми эти компоненты сталкиваются в реальном мире.Благодаря высокоточному управлению вибрацией, широкому динамическому диапазону и прочной конструкции,Это оборудование играет решающую роль в разработке и обеспечении качества оборонных систем.Будь то испытание компонентов авионики, ракетной электроники или наземной оборонной электроники,Использование такой вибрационной машины является ключевым фактором для поддержания высоких стандартов качества, требуемых в оборонной промышленности.Если ваш оборонный проект требует надежного вибрационного тестирования, чтобы соответствовать стандарту MIL-STD-202G,Инвестирование в высококачественную машину для испытания вибрации - стратегическое решение, которое может значительно улучшить производительность и надежность вашей оборонной продукции..
