Электродинамические системы испытания на вибропрочность

ECSS-E-10-03A Таблица случайных вибраций с высокой точностью

Наименование марки:	PRECISION
Номер модели:	VTS-10
MOQ:	1
цена:	$6000
Условия оплаты:	T/T
Способность к поставкам:	100 в месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

Поддержка по индивидуальности:

OEM ODM

Сила синуса:

20 кН

случайная сила:

20 кН

ударная сила:

40KN

Диапазон частот:

1-3000 Гц

Перемещение:

76 мм

Скорость:

2.0

Размер таблицы:

1200х1200 мм

Упаковывая детали:

Стандартная экспортная упаковка

Поставка способности:

100 в месяц

Выделить:

Таблица высокой точности случайных вибраций

Стол с случайными вибрациями с скользящим столом

ECSS-E-10-03A Таблица случайных вибраций

Характер продукции

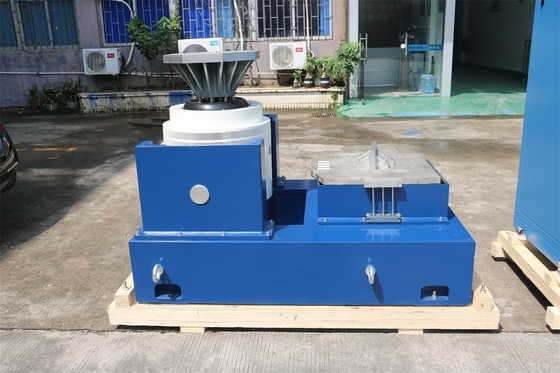

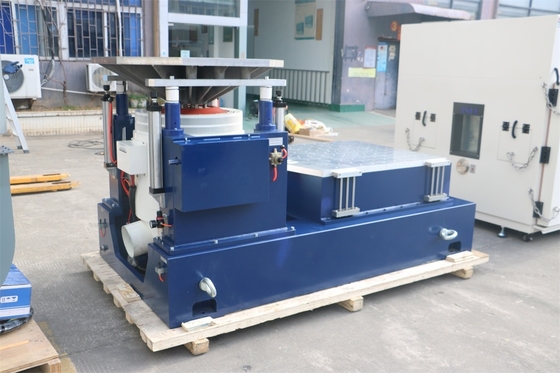

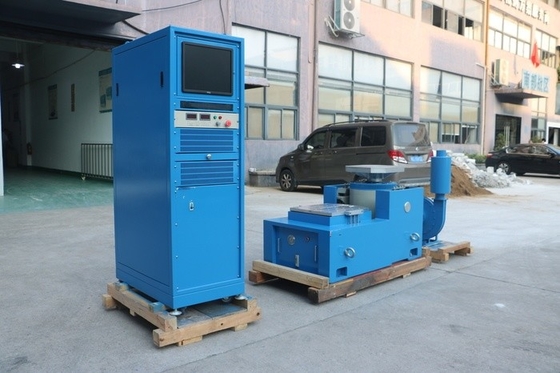

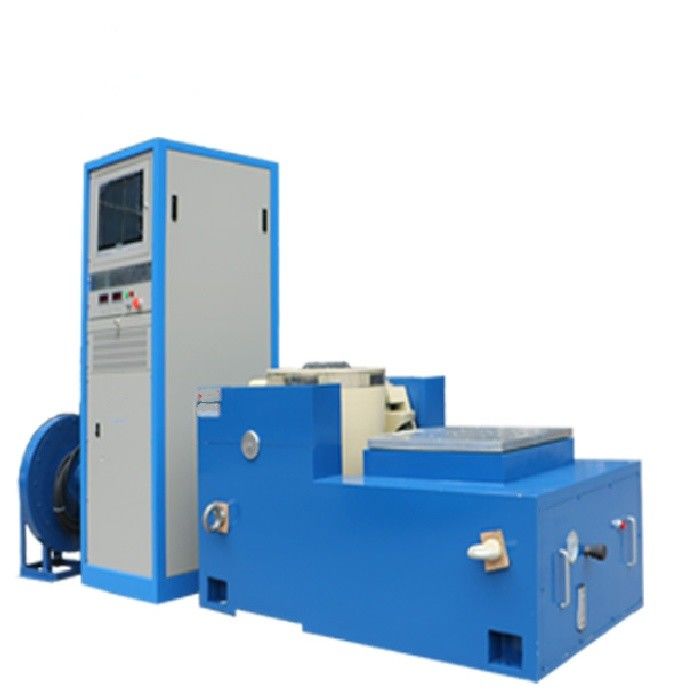

Таблица случайных вибраций с скользящей таблицей ECSS - E - 10 - 03A Испытание синусоидных вибраций

В аэрокосмической промышленности обеспечение надежности и долговечности космических аппаратов и связанных с ними компонентов имеет первостепенное значение.Вибрационные испытания играют решающую роль в оценке производительности этих элементов в суровых условиях, с которыми они столкнутся во время запускаСтандарт ECSS - E-10-03A, который фокусируется на экологических испытаниях космических продуктов, устанавливает строгие рекомендации для испытаний синусоидных вибраций.Стол случайных вибраций, оборудованный спускающимся столом, который может точно выполнять эти испытания, стал незаменимым инструментом в процессах разработки продуктов и обеспечения качества в аэрокосмической промышленности. - Что?

1Значение синусоидных вибрационных испытаний в аэрокосмической промышленности - Что?

Симуляция старта и орбитальных условий - Что?

Во время запуска космического аппарата он подвергается сильным вибрациям, когда двигатели ракеты запускаются, а транспортное средство поднимается через атмосферу.с синусоидным компонентомСинусоидные вибрационные испытания направлены на воспроизведение этих вибраций, связанных с запуском, в контролируемой лабораторной среде.структурные элементы, и двигательных систем, синусоидные вибрации, производители могут выявить потенциальные недостатки в конструкции.вибрация солнечной панели спутника во время запуска может вызвать механическое напряжение, которое может привести к отказуСинусоидные вибрационные испытания могут выявить такие уязвимости, что позволяет улучшить конструкцию перед запуском космического аппарата. - Что?

На орбите космические корабли также испытывают вибрации из-за таких факторов, как вращение реакционных колес, работа бортовых механизмов и взаимодействие с космической средой.Синусоидные вибрации могут имитировать эти вибрации на орбите.Это помогает минимизировать риск неисправностей во время полета.что может иметь серьезные последствия для успеха космической миссии. - Что?

Соответствие стандартам ECSS - E-10-03A - Что?

Стандарт ECSS - E - 10 - 03A представляет собой комплексный набор требований к испытаниям на окружающую среду в космической промышленности.включая диапазон частот, уровни амплитуды и продолжительность испытания.Соблюдение этого стандарта имеет важное значение для производителей аэрокосмических аппаратов, поскольку это гарантирует, что их продукты имеют высокое качество и могут выдерживать экстремальные условия космосаСтандарт помогает стандартизировать процесс тестирования в отрасли, облегчая сравнение производительности различных компонентов и конструкций космических аппаратов.Соответствие стандартам ECSS - E - 10 - 03A дает компаниям в области аэрокосмической промышленности уверенность в том, что их продукты будут работать как ожидается в требовательной космической среде. - Что?

2. Понимание случайной вибрации таблицы со скользящей таблицы - Что?

Принцип работы таблицы случайных вибраций - Что?

Таблица случайных вибраций работает по принципу создания вибраций, которые имитируют сложный и непредсказуемый характер реальных вибраций.Он обычно использует электродинамическую или гидравлическую систему для создания вибрацийВ электродинамической системе электрический ток подается на движущуюся катушку, подвешенную в магнитном поле.Это создает силу, которая заставляет катушку двигатьсяДвижение катушки переносится на стол, который затем вибрирует помещенный на него образцы.Случайность вибрации достигается путем генерации случайного электрического сигнала, который усиливается и отправляется в движущуюся катушкуЭто позволяет моделировать широкий диапазон частот и амплитуд вибрации, аналогичных тем, которые испытывают аэрокосмические компоненты во время запуска и на орбите. - Что?

Роль сдвижного стола - Что?

Слиповый стол - это дополнительная особенность, которая добавляет универсальности к случайным вибрационным столам.Многие компоненты должны быть испытаны в условиях, когда они могут двигаться или скользить относительно источника вибрации.Например, при тестировании связи между полезной нагрузкой спутника и его основной структурой, скользящий стол может имитировать относительное движение, которое может произойти во время запуска или на орбите маневров.Стол для скольжения имеет поверхность с низким уровнем трения, что позволяет образцу свободно двигаться в одном или нескольких направлениях при воздействии синусоидных вибраций.Это помогает более точно повторить реальные условия и дает более полные результаты испытаний.. - Что?

3. Как оборудование выполняет испытания синусоидных вибраций ECSS - E - 10 - 03A - Что?

Контроль частоты и амплитуды - Что?

Чтобы соответствовать стандарту ECSS - E-10-03A для испытаний синусоидных вибраций, таблица случайных вибраций с скользящей таблицей должна иметь точное регулирование частоты и амплитуды.Диапазон частот, указанный в стандарте, обычно составляет от нескольких герц до нескольких сотен герцОборудование может точно регулировать частоту синусоидных вибраций с частотной точностью часто в пределах ± 0,1%.Амплитуда вибраций, который измеряется в терминах ускорения (g), также можно точно контролировать.обеспечение того, чтобы испытуемый образец подвергался правильной интенсивности вибрацийНапример, во время испытаний коммуникационной антенны спутника,Вибрационная таблица может точно воспроизводить синусоидные вибрации с конкретными уровнями частоты и амплитуды, с которыми антенна может столкнуться во время запуска.. - Что?

Продолжительность испытания и выполнение профиля - Что?

Стандарт ECSS - E-10-03A также определяет продолжительность испытаний для испытаний синусоидных вибраций.Таблица случайных вибраций с таблицей скольжения запрограммирована для выполнения испытания в течение требуемой продолжительностиВ зависимости от испытываемого компонента оборудование может соответствовать сложным вибрационным профилям, указанным в стандарте.Эти профили могут включать несколько частотных просмотров, где частота синусоидных вибраций постепенно меняется с течением времени, и пребывать периоды на определенных частотах, чтобы имитировать различные фазы запуска или на орбите.Таблица может точно отслеживать и выполнять эти профили, обеспечивающие последовательные и надежные результаты испытаний. - Что?

4. Особенности работы стола случайных вибраций с скользящим столом - Что?

Высокоточная вибрационная генерация - Что?

Способность генерировать высокоточные синусоидные вибрации является ключевой характеристикой этого оборудования.минимизируя любые искажения или нежелательные гармонииЭто очень важно для точного моделирования вибраций в реальном мире, которые испытывают аэрокосмические компоненты.Высокоточная генерация вибраций обеспечивает надежность результатов испытаний и может быть использована для принятия обоснованных решений о конструкции и качестве компонентовНапример, при испытании чувствительного оптического прибора на спутнике,Синусоидные вибрации высокой точности могут точно воспроизводить вибрации, которые могут повлиять на производительность инструмента, что позволяет вносить надлежащие изменения в конструкцию. - Что?

Многофункциональность с помощью сдвижного стола - Что?

Слип-стол добавляет высокую степень универсальности к случайным вибрационным столам. Он может быть сконфигурирован, чтобы позволить движение в разных направлениях, таких как линейный, боковой или вращающийся.Эта гибкость позволяет тестировать широкий спектр аэрокосмических компонентов с различными требованиями к соединению и движению.Например, при тестировании механизма стыковки космического корабля,Слип-стол может моделировать относительное движение между компонентами стыковки во время процесса стыковки, подвергая их синусоидным вибрациям.Универсальность спускающегося стола делает оборудование подходящим для различных аэрокосмических применений. - Что?

Устойчивое и надежное строительство - Что?

Учитывая критическую природу испытаний в аэрокосмической отрасли, стол случайных вибраций с скользящим столом построен с прочной и надежной конструкцией.Столовая поверхность и сдвигающийся стол сделаны из высокопрочных материалов, таких как алюминий или сталь, чтобы выдержать сильные силы, возникающие при испытании вибрацииЭлектрические и механические компоненты, включая усилитель мощности, контроллер и систему привода, предназначены для непрерывной работы в условиях высокого напряжения без деградации.Оборудование также оснащено передовыми средствами безопасности для защиты образца испытания и операторов.Эта прочная конструкция гарантирует, что оборудование может выполнять тысячи испытаний в течение всего срока службы без значительного обслуживания.сокращение времени простоя и повышение эффективности процесса тестирования. - Что?

Номинальная сила синуса/случайная/ударная	2,200 кгф/2.000 кгф/4.400 кгф	Масса арматуры	25 кг
Диапазон частот	5-3.000 Гц	Размер вставки (стандарт)	M10
Макс. /Непрерывное смещение p-p	76 мм/63 мм	Установка нагрузки: точки (стандарт)	21
Максимальная скорость	20,0 м/с	Ось естественной частоты и тяги	3 Гц
Макс. Синус/случайное ускорение	88/60 г	Максимальная вертикальная поддержка нагрузки	400 кг
Диаметр арматуры	340 мм	Поле блуждания @ 152 мм над столом	≤ 1 мТ (10 гаусов)
Фундаментальная резонансная частота	2,700 Гц (номинально) ± 5%	Размер LxWxH	1,160 ммx880 ммx1,050 мм
Допустимый момент опрокидывания арматуры	500 Нм	Вес (не вложенный в корзину)	1700 кг

5Приложения в аэрокосмической промышленности - Что?

Испытания спутниковых компонентов - Что?

Спутники представляют собой сложные системы с многочисленными компонентами, которые должны быть тщательно протестированы.электронные платыНапример, конструкция спутника проверяется, чтобы убедиться, что она может выдерживать вибрации во время запуска без деформации или отказа.которые управляют различными функциями спутника, проверяются с целью гарантировать, что они продолжают работать правильно при синусоидных вибрациях.Например, установка солнечных панелей к основному корпусу., моделируя относительное движение, которое может произойти во время запуска и на орбите. - Что?

Оценка компонентов ракеты-носителя - Что?

Запускные аппараты подвергаются экстремальным вибрациям во время запуска.и системы управленияМоторные крепежи должны изолировать вибрации двигателя от остальной части конструкции транспортного средства.Таблица вибрации может имитировать синусоидные вибрации, испытываемые монтаж двигателя во время запускаПроверка топливных труб должна быть проведена с тем, чтобы убедиться, что они не разрываются или не протекают при вибрации.Слипы можно использовать для проверки гибкости топливных линий и их способности выдерживать относительные движения во время запуска. - Что?

Обеспечение качества космических зондов - Что?

Космические зонды отправляются на дальние расстояния, чтобы исследовать другие планеты и небесные тела.Таблица случайных вибраций с скользящей таблицей используется для проверки компонентов космических зондов, чтобы обеспечить их надежность во время длительного и тяжелого путешествияКомпоненты, такие как системы связи, научные приборы и системы теплового управления, испытываются под синусоидными вибрациями.С помощью спуска можно имитировать движение компонентов зонда во время запуска и маневры в космосе.Это помогает обеспечить, чтобы космический зонд мог функционировать должным образом на протяжении всей своей миссии.

- Что?

6Заключение. - Что?

Таблица случайных вибраций с скользящей таблицей, которая выполняет испытания синусоидных вибраций ECSS - E - 10 - 03A, является важным инструментом в аэрокосмической промышленности.Точно имитируя условия запуска и вибрации на орбите.Благодаря высокоточной генерации вибраций, универсальности, предоставляемой скользящим столом, и прочной конструкции,Это оборудование играет решающую роль в разработке и обеспечении качества космических аппаратов.Если ваш аэрокосмический проект требует надежного тестирования синусоидных вибраций, чтобы соответствовать стандарту ECSS - E-10-03A,Инвестирование в высококачественный стол случайной вибрации с спускающимся столом - стратегическое решение, которое может значительно улучшить производительность и успех ваших космических миссий..
