Электродинамические системы испытания на вибропрочность

Синусоидальная система испытания вибрации Вибрационный шейкер для печатных плат

Наименование марки:	PRECISION
Номер модели:	VTS-3
MOQ:	1
цена:	$6000
Условия оплаты:	T/T
Способность к поставкам:	100 в месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

Поддержка по индивидуальности:

OEM ODM

Сила синуса:

3KN

случайная сила:

3KN

ударная сила:

6KN

Диапазон частот:

1-3000 Гц

Перемещение:

40 мм

Скорость:

2.0

Размер таблицы:

500х500 мм

Упаковывая детали:

Стандартная экспортная упаковка

Поставка способности:

100 в месяц

Выделить:

Синусоидный вибрационный шейкер

Напечатанная схема для вибрационных шайб

Таблица вибрационного шейкера для печатных плат

Характер продукции

Вибрационный шейкер стол выполняет синусоидное вибрационное испытание для печатных плат

В быстро развивающемся мире производства электроники очень важно обеспечить надежность печатных платок.Наш самый современный вибрационный шейкер специально разработан для проведения синусоидных вибрационных испытаний на ПХБ, предоставляя производителям бесценную информацию о долговечности и производительности их конструкций ПКБ.

1Значение синусоидных вибрационных испытаний для ПХБ

ПХБ являются основой современных электронных устройств, и они подвергаются различным механическим нагрузкам в течение всего срока их службы.Синусоидное вибрационное испытание имитирует циклические вибрации, с которыми могут столкнуться ПХБ в реальных ситуациях.Посредством подвержения ПХБ этим контролируемым вибрациям, мы можем обнаружить, что ПХБ не подвергаются воздействию.производители могут выявить потенциальные недостатки в планировке доскиЭто раннее выявление проблем позволяет улучшить дизайн,снижение риска сбоев продукции в полевых условиях и, в конечном счете, повышение удовлетворенности клиентов.

2. Основные особенности нашего вибрационного шейкера

Выработка точной синусоидальной вибрации

Наш вибрационный трещительный стол оснащен передовыми технологиями, которые позволяют ему генерировать высокоточные синусоидные вибрации.охватывающий широкий спектр возможных вибрационных частот, которые могут возникать у ПХБАмплитуда вибраций может быть точно контролирована с максимальным смещением до ± 25 мм.Эта точность в генерации вибрации гарантирует, что ПКБ испытывается в условиях, которые очень похожи на его фактическую рабочую среду.

Настраиваемые профили испытаний

Мы понимаем, что различные конструкции печатных плат могут требовать уникальных условий испытания, поэтому наш вибрационный трещительный стол позволяет создавать настраиваемые тестовые профили.Производители могут установить специфическую частоту, амплитуды и продолжительности синусоидных вибраций в соответствии с их требованиями к продукту.стол трещины может быть запрограммирован для удовлетворения точных потребностей тестируемого ПКБ.

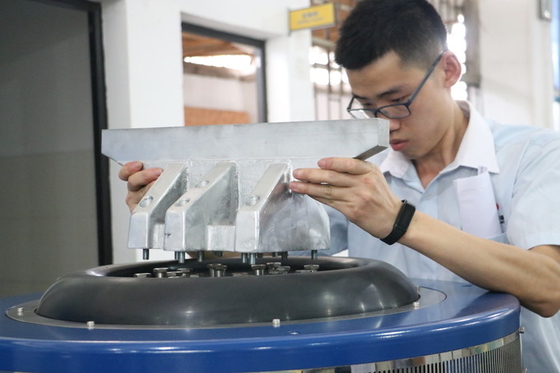

Высококачественная тестовая платформа

Испытательная платформа вибрационного трещильного стола предназначена для надежного удержания ПКБ во время испытаний.обеспечивая, чтобы ПХБ оставался на месте даже при высокоинтенсивных вибрацияхПлатформа изготовлена из материала, подавляющего вибрацию, что минимизирует внешние помехи и обеспечивает чистую среду для точных результатов.

Удобная для пользователя система управления

Работа нашего вибрационного трещильного стола сделана простой с его удобной для пользователя системой управления.оснащенные интуитивно понятным программным обеспечением, позволяющим операторам легко вводить параметры испытаний, запускать и останавливать тест, и отслеживать прогресс в режиме реального времени.позволяющий собирать и анализировать данные о вибрациях для дальнейшей оценки производительности ПКБ.

3Спецификации

Номинальная сила синуса/случайная/ударная	1,100 kgf/1,100 kgf/2.200 kgf	Масса арматуры	11 кг
Диапазон частот	5-3.000 Гц	Размер вставки (стандарт)	М8
Макс./непрерывное смещение p-p	51 мм/ 51 мм	Точки крепления нагрузки (стандарт)	17
Максимальная скорость	20,0 м/с	Ось естественной частоты и тяги	3 Гц
Макс.Синус/случайное ускорение	100/60 г	Поддержка вертикальной нагрузки Mac	300 кг
Диаметр арматуры	235 мм	Поле блуждания @ 152 мм над столом	≤ 1 мТ (10 гаусов)
Фундаментальная резонансная частота	2,500 Гц (номинально) ± 5%	Размер LxWxH	940 ммx715 ммx780 мм
Допустимый момент опрокидывания арматуры	300 Нм	Вес (не вложенный в корзину)	1.000 кг

4Приложения в производстве ПХБ

Потребительская электроника

В производстве смартфонов, планшетов и ноутбуков ПХБ являются ключевыми компонентами.Наш вибрационный треск стол помогает производителям убедиться, что ПХБ в этих устройствах могут выдерживать вибрации, вызванные нормальной обработки, транспортировки, и даже внутренние вибрации от вентиляторов или двигателей.они могут выявить и устранить потенциальные проблемы, такие как свободные компоненты или трещины в сварных соединениях, прежде чем продукты попадут на рынок.

Автомобильная электроника

Автомобильные печатные платы подвергаются сильным вибрациям от двигателя, дорожных условий и движения транспортного средства.модули управления двигателемЭто обеспечивает надежную работу этих важнейших компонентов на протяжении всего срока службы транспортного средства, даже при постоянных вибрациях.

Промышленная электроника

Промышленное оборудование часто работает в среде с значительными вибрациями.Наш вибрационный трескатель позволяет производителям тестировать эти печатные платы в условиях моделируемой промышленной вибрации, обеспечивая их долгосрочную производительность и снижая риск сбоев оборудования в промышленных условиях.

5Заключение.

Инвестирование в наш вибрационный трещитель стол для синусоидальных вибрационных испытаний печатных плат является мудрым решением для любого производителя электроники.,Высококачественная тестовая платформа и удобная для пользователя система управления предлагают комплексное решение для оценки надежности ПХБ.производители могут улучшить качество своей продукции, уменьшить количество возвращений продукции из-за сбоев ПКБ и получить конкурентное преимущество на рынке.Свяжитесь с нами сегодня, чтобы узнать больше о том, как наш вибрационный трещитель стол может быть адаптирован для удовлетворения ваших конкретных требований испытаний PCB.
