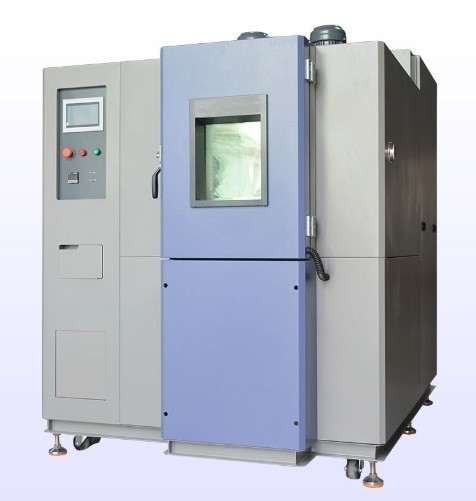

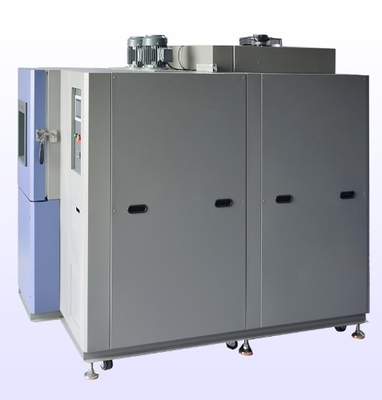

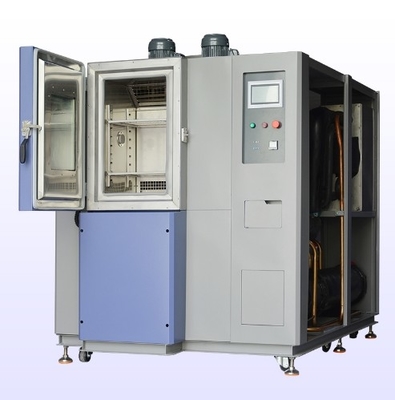

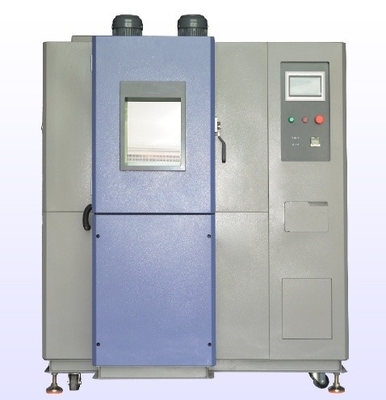

Камера с быстрым теплым циклом для компонентов оружия

1Наименование продукта и назначение

2. Особенности продукта

Возможность сверхбыстрой тепловой цикла

• Высокоскоростные температурные рампы
  • Специализированная камера способна достигать чрезвычайно быстрых скоростей изменения температуры, обычно от 20°C/мин до 150°C/мин.Это высокоскоростное увеличение имеет важное значение для точного моделирования реальных сценариев, когда компоненты оружия испытывают внезапные колебания температурыНапример, когда ракета запускается из холодильного хранилища в горячую атмосферу во время полета, компоненты должны быстро адаптироваться к изменяющейся температуре.Способность точно контролировать скорость изменения температуры позволяет надежно тестировать реакцию компонентов на такие тепловые переменные.
• Широкий диапазон температур
  • Температурный диапазон индивидуальной камеры варьируется от -60°C до +250°C.Этот широкий диапазон охватывает экстремальные температурные условия, с которыми могут столкнуться компоненты оружия в различных военных применениях.При холодной погоде компоненты могут подвергаться воздействию температуры ниже нуля в течение длительного периода времени.во время боевых действий с высокой интенсивностью или во время использования некоторых высокоэнергетических вооружений, компоненты могут достигать очень высоких температур.Способность камеры достигать таких экстремальных температур позволяет всесторонне тестировать производительность компонентов на всем спектре соответствующих тепловых условий.

Точный контроль температуры

• Точное регулирование температуры
  • Несмотря на быстрый тепловой цикл, индивидуальная камера поддерживает высокий уровень точности температуры, обычно в пределах ± 0,1 °C.Эта точность имеет решающее значение, поскольку даже малейшее изменение температуры может оказать значительное влияние на производительность компонентов оружия.Например, в электронных компонентах, используемых в системах наведения, небольшие изменения температуры могут повлиять на точность датчиков и производительность микропроцессоров.Обеспечивая точное регулирование температуры, результаты испытаний являются надежными и последовательными, что позволяет провести содержательный анализ поведения компонентов при различных тепловых циклах.
• Единообразное распределение температуры
  • Внутренняя часть специальной камеры предназначена для обеспечения равномерного распределения температуры по всему объему испытания.в сочетании с оптимизированными механизмами передачи тепла и несколькими датчиками температуры, работают вместе, чтобы обеспечить изменение температуры в камере обычно в пределах ± 0,5 °C. Эта однородность необходима для точного испытания,особенно когда дело касается сложных или больших деталей.Он гарантирует, что все части компонента оружия подвергаются одинаковым температурным условиям, исключая любые предвзятости в результатах испытаний.

Настраиваемые профили испытаний

• Программируемые тепловые циклы
  • Операторы имеют гибкость для создания очень настраиваемых профилей испытаний, которые имитируют сложные и реалистичные сценарии теплового перехода.Эти профили могут включать несколько циклов быстрых изменений температуры, резкие скачки температуры или постепенное повышение, в зависимости от конкретных требований испытываемого компонента.Профиль испытания может быть разработан для имитации изменений температуры, которые испытывает ствол огнестрельного оружия во время непрерывной последовательности стрельбы., включая начальное холодное состояние, быстрое нагревание во время обжига и последующее охлаждение.
  • Возможность запрограммировать эти индивидуальные профили позволяет более полно оценивать производительность компонентов в реальных условиях.Это позволяет производителям выявлять потенциальные проблемы, которые могут возникнуть во время фактического использования, и разрабатывать стратегии для их решения., например, улучшение теплостойкости материалов или повышение теплового управления компонентом.
• Компонент - специальная настройка
  • Камера может быть настраивана для удовлетворения конкретных размеров и требований различных компонентов оружия.Специализированные светильники и держатели могут быть спроектированы, чтобы надежно удерживать компоненты на месте во время испытаний, обеспечивая правильное выравнивание и воздействие тепловых циклов.для удержания горизонтальности и обеспечения равномерного распределения температуры по всей длине можно использовать специально разработанный светильникКроме того, камера может быть оснащена специально разработанными системами мониторинга для измерения ключевых параметров производительности компонентов, таких как напряжение, напряжение, электропроводность,и механические свойства, во время испытаний теплового цикла.

Особенности безопасности

• Защита от перегрева
  • В случае сбоя или неожиданного повышения температуры,Система автоматически отключает нагревательные или охлаждающие элементы, чтобы предотвратить повреждение компонентов оружия и самой камеры.Эта особенность обеспечивает безопасность испытательного процесса и защищает ценное военное оборудование от разрушения из-за перегрева.
• Меры электрической и механической безопасности
  • Учитывая характер компонентов оружия, которые часто включают высоковольтную электронику и тяжелые механические части,камера спроектирована с соблюдением строгих мер электрической и механической безопасностиЭто включает в себя надлежащее заземление, защиту от перенапряжения, защиту от короткого замыкания и механические меры предосторожности для предотвращения несчастных случаев во время погрузки и разгрузки компонентов.Эти элементы безопасности защищают операторов от потенциальных опасностей и обеспечивают надежную работу испытательной камеры и испытываемых компонентов..
• Взрывобезопасность и совместимость с опасной средой
  • Некоторые компоненты оружия могут содержать взрывчатые или легковоспламеняющиеся материалы, или им может потребоваться испытание в среде с потенциальной опасностью.Специализированная камера предназначена для взрывостойкости и совместимости с опасными средамиОн построен из взрывостойких материалов, а его электрические системы предназначены для предотвращения возгорания легковоспламеняющихся веществ.камера может быть оборудована системами обнаружения газа и вентиляции для обеспечения безопасной среды испытания в случае выброса опасных газов..

Удобная для пользователя эксплуатация и мониторинг

• Интуитивное управление интерфейсом
  • Специализированная камера оснащена интуитивно понятным интерфейсом управления, который упрощает процесс работы.например, скорость изменения температурыОн также обеспечивает четкое отображение текущего состояния испытания, включая фактическую температуру, истекшее время испытания и любые сообщения об ошибке.Удобная конструкция позволяет даже операторам с ограниченными техническими знаниями эффективно проводить испытания компонентов оружия.
• Дистанционное наблюдение и управление
  • Многие модели индивидуальных камер предлагают возможности дистанционного мониторинга и управления.поскольку это позволяет проводить испытания безопасным и контролируемым образом.Военный персонал может отслеживать ход испытаний и регулировать параметры испытаний из удаленного места, такого как командный центр или безопасная лаборатория.Это особенно полезно для долгосрочных испытаний или при работе с компонентами, которые могут представлять потенциальные риски во время испытаний.Удаленное наблюдение и управление позволяют своевременно вмешаться в случае возникновения каких-либо проблем, обеспечивая плавную и эффективную работу процесса тестирования.

3. Специфические параметры

• Модель	FC-150	FC-270	FC-456	FC-1000
  Внутренние размеры ((W x D x H) мм	50 х 75 х 60	60 х 90 х 50	80 х 95 х 60	100 х 100 х 100
  Внешние размеры ((W x D x H) мм	105 х 181 х 140	115 х 200 х 165	135 х 210 х 170	154х202х176
  Внутренний материал	#304 Нержавеющая сталь
  Внешний материал	Порошковое покрытие #304 из нержавеющей стали
  Температурный диапазон	+ 150°C ~ - 70 °C
  Разрешение температуры °C	0.01
  Температурная устойчивость в °C	±0.3
  Высокая температура °C	100	100	100	100
  Время нагрева (мин)	20	30	30	30
  Низкая температура	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Время охлаждения (мин)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Система циркуляции воздуха	Система механической конвекции
  Система охлаждения	Импортируемые компрессоры, испарители, газовые конденсаторы
  Система отопления	Sus304 Нержавеющая сталь
  Контроллер	Сенсорная панель
  Требования к электроэнергии	3 фазы 380В ±10% 50/60Гц
  Устройство безопасности	Стеклянное окно, испытательное отверстие 50 мм, индикатор действия, коробка освещения, межслойная стойка* 2 шт., защита от нагрузки системы цепи, защита от нагрузки компрессора, защита от нагрузки системы управления,защита нагрузки на отопительную систему, защита от перегрузки при перегреве, индикатор неисправности

4Функции продукта

• Оценка эффективности
  • Подвергая компоненты оружия быстрым тепловым циклам, камера помогает оценить их производительность в динамических условиях.точностьНапример, в ракетной системе наведения быстрые изменения температуры могут повлиять на производительность инерциальных датчиков навигации и систем связи.Измерение этих параметров, производители могут понять, как влияет на производительность компонентов и сделать улучшения для повышения их общей эффективности.
• Испытание надежности
  • Специализированная камера может использоваться для проверки надежности компонентов оружия при быстрых тепловых циклах.Повторное воздействие экстремальных температурных колебаний может вызвать напряжение на внутренние структуры компонентов, такие как металлические сплавы в стволах огнестрельного оружия, электронные схемы в прицельных устройствах и уплотнения в хранилищах боеприпасов.Подвергая компоненты многочисленным циклам изменений температуры, производители могут выявить потенциальные слабые места и улучшить долговечность компонентов.Это помогает гарантировать, что компоненты могут выдерживать суровые условия длительного использования в боевых ситуациях без сбоев..
• Анализ теплового управления
  • Эффективное тепловое управление имеет решающее значение для производительности и срока службы компонентов оружия.Специализированная камера позволяет производителям анализировать тепловое поведение этих компонентов в различных сценариях теплового циклаМониторинг распределения температуры внутри компонентов и характеристик рассеивания тепла позволяет оптимизировать систему управления теплом, например, улучшить конструкцию теплоотвода,усиление изоляционных материаловЭто помогает уменьшить влияние температуры на производительность компонентов и продлить их срок службы.
• Испытание совместимости
  • В системе оружия различные компоненты должны гармонично работать вместе.например, интеграция новой электронной системы наведения с существующим огнестрельным оружиемПодвергая эти компоненты быстрым тепловым циклам, производители могут гарантировать, что они могут поддерживать стабильную работу и правильную функциональность при воздействии различных температурных условий.Это помогает предотвратить проблемы совместимости, которые могут привести к сбоям системы или снижению эффективности в боевых ситуациях.

5. Производство и обеспечение качества

• Строгий производственный процесс
  • Изготовление специальной камеры с быстрым теплым циклом осуществляется в соответствии со строгими процедурами контроля качества.от корпуса камеры и изоляционных материалов до датчиков температуры, электроника управления и системы циркуляции воздуха, поставляется от надежных поставщиков и подвергается тщательной проверке и испытаниям.
  • Процесс сборки выполняется высококвалифицированными специалистами в чистой и контролируемой среде.Камера калибровывается и проверяется на нескольких этапах во время производства, чтобы обеспечить ее точность и производительностьЭто включает проверку системы контроля температуры, работы циркуляции воздуха и функциональности всех элементов безопасности.
• Сертификация и проверка качества
  • Наша специальная камера быстрого теплового цикла получила соответствующие сертификаты качества, такие как стандарты ISO для оборудования для испытаний окружающей среды и специальные стандарты военной промышленности.Он также был проверен независимыми военными испытательными лабораториями, чтобы убедиться, что он отвечает строгим требованиям военных и обеспечивает точные и надежные результаты испытаний..
  • Мы постоянно обновляем и совершенствуем наш продукт на основе последних технологических достижений и военных требований.Это гарантирует, что наша специальная камера быстрого теплого цикла остается в авангарде технологий испытания компонентов оружия..

6Области применения и истории успеха

• Разработка ракетного компонента
  • Военное исследовательское агентство разрабатывало новую ракету дальнего радиуса действия.Компоненты системы наведения ракеты были протестированы в специальной камеру быстрого тепла для оценки их производительности при быстрых изменениях температуры.Испытания показали, что микроэлектроника в системе наведения подвержена сбоям при высоких температурах.Агентство улучшило конструкцию рассеивания тепла и выбрало более теплостойкие электронные компонентыНовая система наведения прошла все последующие испытания и обеспечила более точную навигацию даже при экстремальных температурных условиях, испытываемых во время полета ракеты.
• Оптимизация ствола огнестрельного оружия
  • Производитель огнестрельного оружия хотел улучшить долговечность и производительность своих стволов.Бочки были протестированы в специальной камере, чтобы имитировать тепловое напряжение, которое они будут испытывать во время непрерывного обжигаИспытания показали, что бочки были склонны к деформации и износу при высоких температурах.Обновленные бочки прошли все испытания и обеспечили лучшую точность и более длительный срок службы, даже при интенсивных условиях стрельбы.
• Тестирование совместимости ночного зрения
  • Военное подразделение интегрировало новую систему ночного зрения с существующим оружием.Очки для ночного видения и компоненты оружия были протестированы в специальной камеру с быстрым температурным циклом для оценки их совместимости при быстрых изменениях температурыИспытания выявили некоторые проблемы с электрическими помехами между очками и электрическими системами оружия при низких температурах.Подразделение работало с производителями, чтобы скорректировать электрические параметры и добавить защитные мерыИнтегрированная система прошла все испытания и обеспечила надежные ночные цели, даже в холодные погодные условия.
