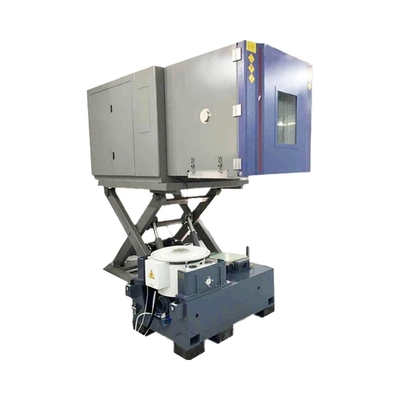

Вертикальная горизонтальная машина для испытания вибрации влажности с двойной осью для аэрокосмических материалов

1Наименование продукта и назначение

2. Особенности продукта

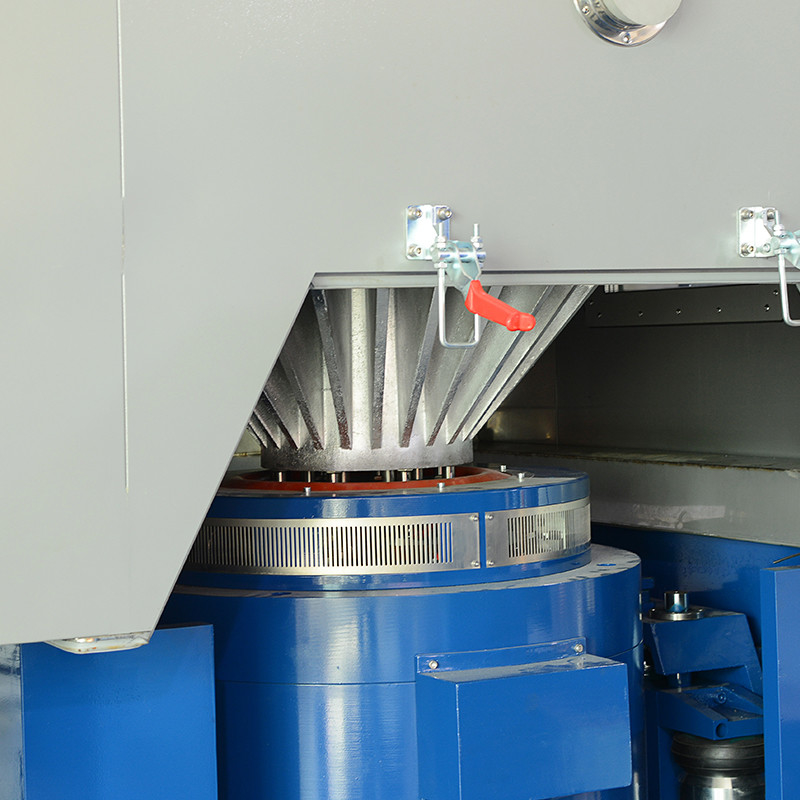

Измеритель вибрации

• Способность к вибрации в двух оси
  • Измеритель вибрации способен генерировать как вертикальные, так и горизонтальные вибрации.предоставление более реалистичного моделирования многонаправленных сил, испытываемых аэрокосмическими материалами во время полетаЭта функциональность двойной оси имеет решающее значение, поскольку аэрокосмические компоненты часто подвергаются сложным вибрационным моделям, таким как вибрации двигателя, турбулентность воздуха,и структурные резонансы.
  • Частоты вибрации могут быть точно контролированы, как правило, в диапазоне от 1 Гц до 2000 Гц. Этот широкий диапазон позволяет моделировать различные виды вибраций,от низкочастотного грохота во время взлета и посадки до высокочастотных вибраций во время сверхзвукового полетаАмплитуды вибрации регулируются в диапазоне от 0,1 мм до 100 мм (от пика до пика), что позволяет воспроизводить различные уровни интенсивности вибрации.
• Настраиваемые вибрационные профили
  • Операторы имеют возможность создавать индивидуальные вибрационные профили на основе конкретных требований испытаний.или сложные последовательности, имитирующие реальные вибрационные сценарии, испытываемые аэрокосмическими материаламиНапример, профиль может быть разработан для имитации вибрации во время длительной космической миссии, включая вибрации во время запуска, маневров на орбите и повторного входа.
• Высокая грузоподъемность
  • Вибрационная испытательная машина предназначена для обработки широкого спектра аэрокосмических материалов и компонентов, от небольших образцов и датчиков до крупных структурных частей.обычно способные поддерживать несколько сотен килограммов, что позволяет точно проверять даже самые большие и тяжелые аэрокосмические компоненты.

Испытательная камера температуры и влажности

• Широкий диапазон температуры и влажности
  • Испытательная камера температуры и влажности, интегрированная с машиной для испытания вибрации, может достигать чрезвычайно широкого диапазона температур, обычно от - 100 °C до + 150 °C.Этот широкий диапазон необходим для моделирования экстремального холода в пространстве и высоких температур, испытываемых во время повторного входа или вблизи двигателей.Контроль влажности позволяет поддерживать уровень относительной влажности от 5% до 95%.Испытания на земле и определенные сценарии полета (например, во время взлета и посадки в влажных условиях) требуют возможности испытаний при различных уровнях влажности..
  • Контроль температуры и влажности очень точен, с погрешностью в пределах ± 0,3 °C для температуры и ± 2% для влажности.Такая точность гарантирует, что условия испытаний точно повторяют фактические условия окружающей среды., обеспечивающие надежные и последовательные результаты испытаний.
• Быстрые изменения температуры и влажности
  • Камера способна к быстрому переходу температуры и влажности, что имеет решающее значение для моделирования внезапных изменений в окружающей среде.Аэрокосмические материалы испытывают быстрое повышение температурыСистема может достигать скорости перехода температуры до 10°C/мин и скорости перехода влажности до 5%/мин, что позволяет проверить, как материалы реагируют на эти резкие изменения.
• Большой объем испытаний
  • В испытательной камере температуры и влажности имеется просторный объем испытаний, обычно от 3 до 20 м3.Этот большой объем может вместить несколько образцов аэрокосмического материала или даже полные подкомпоненты одновременно, что позволяет проводить эффективные испытания и уменьшает необходимость многократных испытаний.Внутренняя часть камеры оснащена регулируемыми стойками и фиксаторами для облегчения правильного расположения и надежной установки материалов во время испытаний..

Интегрированный контроль и мониторинг

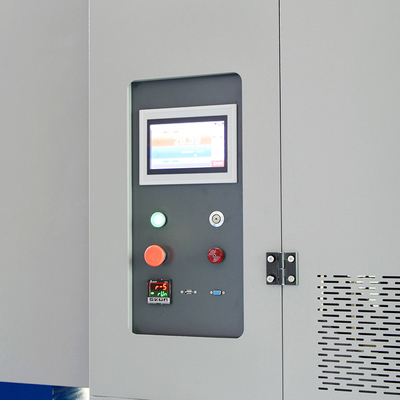

• Пользовательский интерфейс
  • Вся испытательная система управляется с помощью удобного интерфейса, который упрощает процесс работы.Интерфейс позволяет операторам легко устанавливать и регулировать параметры испытаний для вибрации (частота, амплитуда и выбор оси) и условия окружающей среды (температура и влажность).Прошедшее время испытания, и любые сигналы тревоги или предупреждения.
• Комплексное сбор и анализ данных
  • Система испытаний, оснащенная комплексной системой сбора данных, записывает все соответствующие данные во время испытания, включая измерения вибрации как по вертикальной, так и по горизонтальной оси.профили температуры и влажностиДанные могут храниться в безопасной базе данных и анализироваться с помощью передовых программных инструментов.включая графики, диаграммы и статистический анализ, чтобы помочь инженерам и исследователям понять результаты испытаний и принять обоснованные решения.
• Дистанционное наблюдение и управление
  • Многие модели этой комбинированной испытательной системы предлагают возможности дистанционного мониторинга и управления.Эта функция позволяет операторам отслеживать ход испытаний и регулировать параметры испытаний из удаленного местаЭто особенно полезно для крупномасштабных испытаний или когда немедленный доступ к системе испытаний невозможен.

3. Специфические параметры

• Параметры вибрации

  Номинальная сила синуса	300- 8000 кг.ф.
  Диапазон частот	DC-3000Hz
  Максимальное перемещение	51-100 мм
  Максимальное ускорение	100 г
  Максимальная скорость (м/с)	2.0
  Максимальная полезная нагрузка	300-5000 кг

• Параметры испытательной камеры температуры и влажности

  • Модель	FC-150	FC-270	FC-456	FC-1000
    Внутренние размеры ((W x D x H) мм	50 х 75 х 60	60 х 90 х 50	80 х 95 х 60	100 х 100 х 100
    Внешние размеры ((W x D x H) мм	105 х 181 х 140	115 х 200 х 165	135 х 210 х 170	154х202х176
    Внутренний материал	#304 Нержавеющая сталь
    Внешний материал	Порошковое покрытие #304 из нержавеющей стали
    Температурный диапазон	+ 150°C ~ - 70 °C
    Разрешение температуры °C	0.01
    Температурная устойчивость в °C	±0.3
    Высокая температура °C	100	100	100	100
    Время нагрева (мин)	20	30	30	30
    Низкая температура	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Время охлаждения (мин)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    Система циркуляции воздуха	Система механической конвекции
    Система охлаждения	Импортируемые компрессоры, испарители, газовые конденсаторы
    Система отопления	Sus304 Нержавеющая сталь
    Контроллер	Сенсорная панель
    Требования к электроэнергии	3 фазы 380В ±10% 50/60Гц
    Устройство безопасности	Стеклянное окно, испытательное отверстие 50 мм, индикатор действия, коробка освещения, межслойная стойка* 2 шт., защита от нагрузки системы цепи, защита от нагрузки компрессора, защита от нагрузки системы управления,защита нагрузки на отопительную систему, защита от перегрузки при перегреве, индикатор неисправности

4Функции продукта

• Испытание надежности
  • Подвергая аэрокосмические материалы комбинированным вертикальным и горизонтальным вибрациям, а также изменениям температуры и влажности, система помогает выявить потенциальные слабости и точки отказа.Это позволяет улучшить свойства материалов и конструкции компонентов для повышения надежности и долговечности, что снижает риск сбоев на критических этапах полета.
• Оптимизация дизайна
  • Данные, собранные в ходе испытаний, дают ценные сведения о том, как аэрокосмические материалы реагируют на различные условия.улучшить производственные процессыНапример, если композитный материал показывает признаки деламинирования при определенных вибрационных и температурных условиях,конструкцию можно изменить для повышения ее устойчивости.
• Контроль качества
  • Система служит важным инструментом контроля качества в аэрокосмической промышленности.производители могут гарантировать, что они соответствуют требуемым стандартам качестваЭто помогает предотвратить дорогостоящие сбои и обеспечить безопасность астронавтов и успех космических миссий.
• Проверка соответствия
  • Многие аэрокосмические правила и стандарты требуют, чтобы материалы и компоненты испытывались в определенных вибрационных и экологических условиях.Вертикальная горизонтальная вибрационная испытательная машина в сочетании с температурой, испытательная камера на влажность позволяет производителям проводить испытания соответствия, чтобы убедиться, что их продукты соответствуют этим требованиям.

5. Производство и обеспечение качества

• Строгий производственный процесс
  • Производство этой комбинированной системы испытаний осуществляется в соответствии со строгими процедурами контроля качества.от генераторов вибрации и датчиков температуры и влажности до электроники управления и конструкцииПроцесс сборки выполняется высококвалифицированными специалистами в чистой и контролируемой среде.Система калибровывается и проверяется на нескольких этапах в процессе производства для обеспечения ее точности и производительности..
• Сертификация и проверка качества
  • Наша система испытаний получила соответствующие сертификаты качества, такие как стандарты ISO для испытания оборудования и специальные сертификаты аэрокосмической отрасли.Он также был подтвержден независимыми испытательными лабораториями, чтобы гарантировать, что он соответствует отраслевым стандартам и обеспечивает точные и надежные результаты испытанийМы постоянно обновляем и улучшаем наш продукт на основе последних технологических достижений и отзывов клиентов, чтобы сохранить его высокое качество и производительность.

6Области применения и истории успеха

• Испытание композитных материалов
  • Аэрокосмическая компания использовала эту систему для испытания нового типа композитного материала для крыльев самолетов.вместе с экстремальными температурами и влажностьюИспытания показали, что на прочность и долговечность материала влияют высокая влажность и низкая температура.Изменение состава смолы композита и процесса производства, компания смогла улучшить производительность материала, обеспечив надежность крыльев самолета.
• Испытания электронных компонентов
  • Производитель аэрокосмических электронных компонентов использовал эту систему для проверки производительности печатных плат (ПКБ).ПХБ подвергались различным вибрациям и условиям окружающей среды для имитации окружающей среды во время полета.Испытания показали, что сварные соединения на ПХБ подвержены отказу при высокочастотных вибрациях и быстрых изменениях температуры.Улучшением процесса сварки и добавлением вибрационных утеплителей, производитель смог повысить надежность ПХБ, уменьшив риск электронных сбоев во время полета.
• Испытания герметиков и клеев
  • Компания, специализирующаяся на герметиках и клеях для аэрокосмической промышленности, использовала эту систему для тестирования производительности своих продуктов.и циклы влажности для моделирования условий, с которыми они столкнутся в аэрокосмических приложенияхИспытания показали, что некоторые герметики и клеи теряют свою эффективность в условиях высокой влажности и высокой вибрации.Преобразование продуктов и улучшение их сцепления, компания смогла разработать более надежные герметики и клеи для использования в аэрокосмической промышленности.

7. Услуги и поддержка

• Технические консультации перед продажей
  • Наша команда экспертов в области аэрокосмических испытаний предоставляет подробные технические консультации, чтобы помочь клиентам понять возможности и пригодность системы для их конкретных потребностей в испытаниях.Мы предлагаем демонстрации и обучение для ознакомления клиентов с работой и функциональностью системы до покупкиМы также оказываем помощь в выборе подходящих параметров испытаний и аксессуаров на основе материалов, которые должны быть протестированы.
• Послепродажное обслуживание и техническое обслуживание
  • Мы предлагаем полный послепродажной сервис, включая установку и пуск на месте.и аварийный ремонтМы предоставляем подлинные запасные части и своевременные обновления, чтобы обеспечить долгосрочную производительность и надежность системы тестирования.Мы также предлагаем услуги, которые включают профилактическое обслуживание и приоритетную техническую поддержку.
• Обучение и техническая поддержка
  • Мы проводим обучающие программы для новых пользователей, чтобы они могли эффективно управлять системой тестирования и интерпретировать результаты тестирования.оказывать помощь в решении проблем, и предлагают рекомендации по оптимизации методов испытаний.Мы также предоставляем обновления программного обеспечения и поддержку для систем сбора и анализа данных, чтобы поддерживать систему в курсе последних функций и технологий..
